技術參數

顯示說明

開機后，裝置進入自檢狀態，會依次讀出裝置的功能，功率，以及是否工作正常（在液晶上顯示出來），自檢完成后自動跳到運行數據界面

操作說明

除濕機自檢結束后自動切換到運行數據界面，在此界面：可以進行如下操作：

a、按“manual”按鍵：可手動啟動除濕、或者手動開啟輸出（如果輸出方式為加熱即手動開啟加熱；如輸出方式為降溫即手動開啟降溫）；操作邏輯為：手動開啟除濕---待機中---手動開啟輸出---待機中---手動開啟除濕（按一下按鍵切換一次）。

b、按“向上”按鍵：可查看內部數據，主要查看工作電流、蒸發器、冷凝器上的溫度（5秒后會自動退回運行數據界面，或者再按一下“向上”按鍵退回?cái)?shù)據界面）。

說明：此界面顯示的工作電流為：風機電流和壓縮機電流。

c、按“向下”按鍵：當無故障時也是進入內部數據界面，當有故障時進入：故障查看界面：（按“ESC”鍵退回?cái)?shù)據界面）。

d、按“ESC”按鍵：裝置會返回到主界面：

裝置切換到主界面，可以進行如下操作：

a、按“向上”或者“向下”鍵：可移動光標來選擇需要進行操作的內容；

b、按“確定”鍵：可進入光標選擇的相應內容界面；分別有以下幾個界面：

各種輸出方式解釋?zhuān)?/span>

（1）加熱：當輸出方式選擇[加熱]時，此時輸出接口必須接加熱設備；控制方式為：當溫度低于加熱啟動值時，輸出無源接點閉合；當溫度上升超過加熱啟動值+加熱回差值時，輸出無源接點斷開。

（2）降溫：當輸出方式選擇[降溫]時，此時輸出接口必須接降溫設備；控制方式為：當溫度高于降溫啟動值時，輸出無源接點閉合；當溫度下降超過降溫啟動值+降溫回差值時，輸出無源接點斷開。

（3）故障輸出：當輸出方式選擇[故障輸出]時，此時接口還有輸出類型選擇①常開、②常閉；當選擇①常開時，除濕裝置無任何故障時，輸出無源接點斷開；當出現任何故障時，輸出無源接點閉合；選擇②常閉時，除濕裝置無任何故障時，輸出無源接點閉合；當出現任何故障時，輸出無源接點斷開。

（4）除濕指示：當輸出方式選擇[除濕指示]時，此時接口還有輸出類型選擇①常開、②常閉；當選擇①常開時，除濕裝置在待機狀態時，輸出無源接點斷開；當除濕裝置啟動除濕時，輸出無源接點閉合；選擇②常閉時，除濕裝置在待機狀態時，輸出無源接點閉合；當除濕裝置啟動除濕時，輸出無源接點斷開；

特別說明：1、屏保時間設置時間不建議設置太長，不要超過10分鐘；

2、當設備進入屏保時，按任何鍵都可以退出屏保界面！

在故障查看界面可以查看當前除濕裝置是否有故障（有故障或者無故障分別顯示如下）：

在關于系統界面可以差看當前除濕裝置硬件版本和軟件版本：

選配功能說明

1、控制輸出功能（有源輸出），當裝置帶有此功能時，可以設置輸出方式：加熱、降溫、除濕指示，故障。

2、故障輸出功能（無源輸出）：當除濕機出現故障時，此接點閉合（此接點可設置常開或者常閉）。

3、RS485通訊功能：當具有RS485通訊功能的裝置收到上位機的數據時，分析數據后馬上回復數據給上位機?！?/span>RS485通訊支持modbus-RTU協議】。

特殊功能說明

1、自動除霜功能：當內部傳感器檢測到冷端散熱器上有凝結霜時，此裝置會自動啟動除霜，此時除濕裝置上會顯示“正在除霜”。當冷凝器上冰完全清除后，此裝置會自動轉入正常工作模式。

2、除濕定時功能：當裝置連續除濕工作10個小時（默認10小時），時，裝置無條件停止除濕1小時（默認1小時），此時除濕裝置上會顯示“定時保護”，1小時過后重新根據現場環境濕度情況開啟或者停止工作（定時時間可設置）。

3、高溫保護功能：當裝置檢測到環境溫度高于70℃時，啟動高溫保護功能，此時除濕裝置上會顯示“高溫保護”。除濕裝置會停止除濕，風機啟動散熱；當溫度下降到40℃時。除濕裝置退出高溫保護。

4、定時啟動風機功能：除濕機的風機會每隔60分鐘開啟20秒，加速流動空氣，提高傳感器檢測準確度。

5、壓縮機延時啟動功能：為了避免壓縮機頻繁啟動，開機或者壓縮機停止后，必須等待3分鐘之后才能再次開啟。

安裝

1、使用M6螺釘或者6mm的鉚釘固定。安裝時除濕裝置必須豎放，出水口朝下。

2、此裝置正面為進風口；頂部為出風口；保證裝置頂部與其他裝置間預留大于10cm的空間，來保證頂部風扇出風口出風；

3、將出水管一端接入除濕裝置的派送口，用卡箍固定，出水管中間保持順暢，不得纏繞，以方便排水。另一端通向箱體外面。

4、電源接線端子L/N接上220VAC電源即可。

5、負載接：L、N兩個端子（根據設置的功能接相應負載）；輸出為220VAC有源。

6、故障接：K、K兩個端子

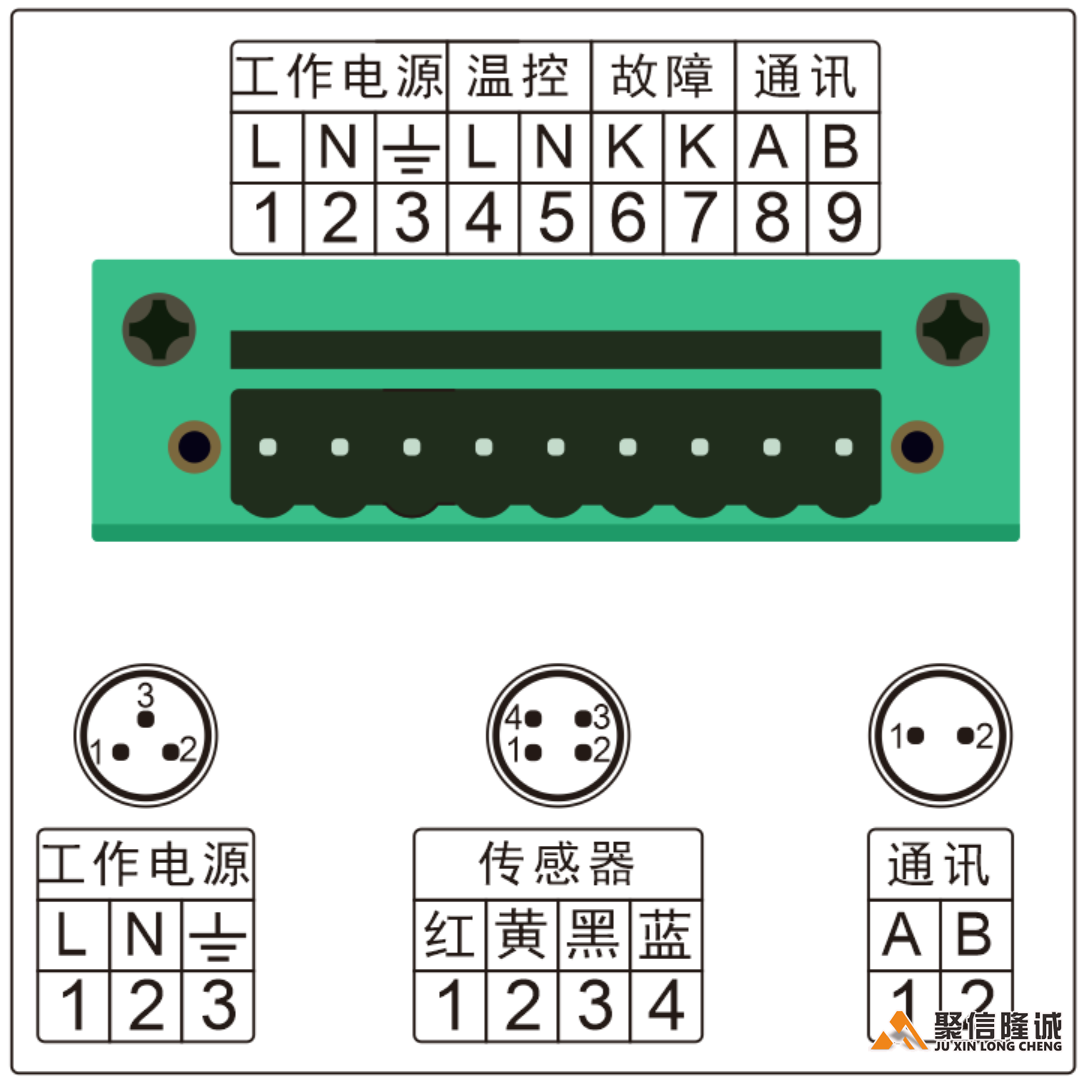

接線及安裝圖

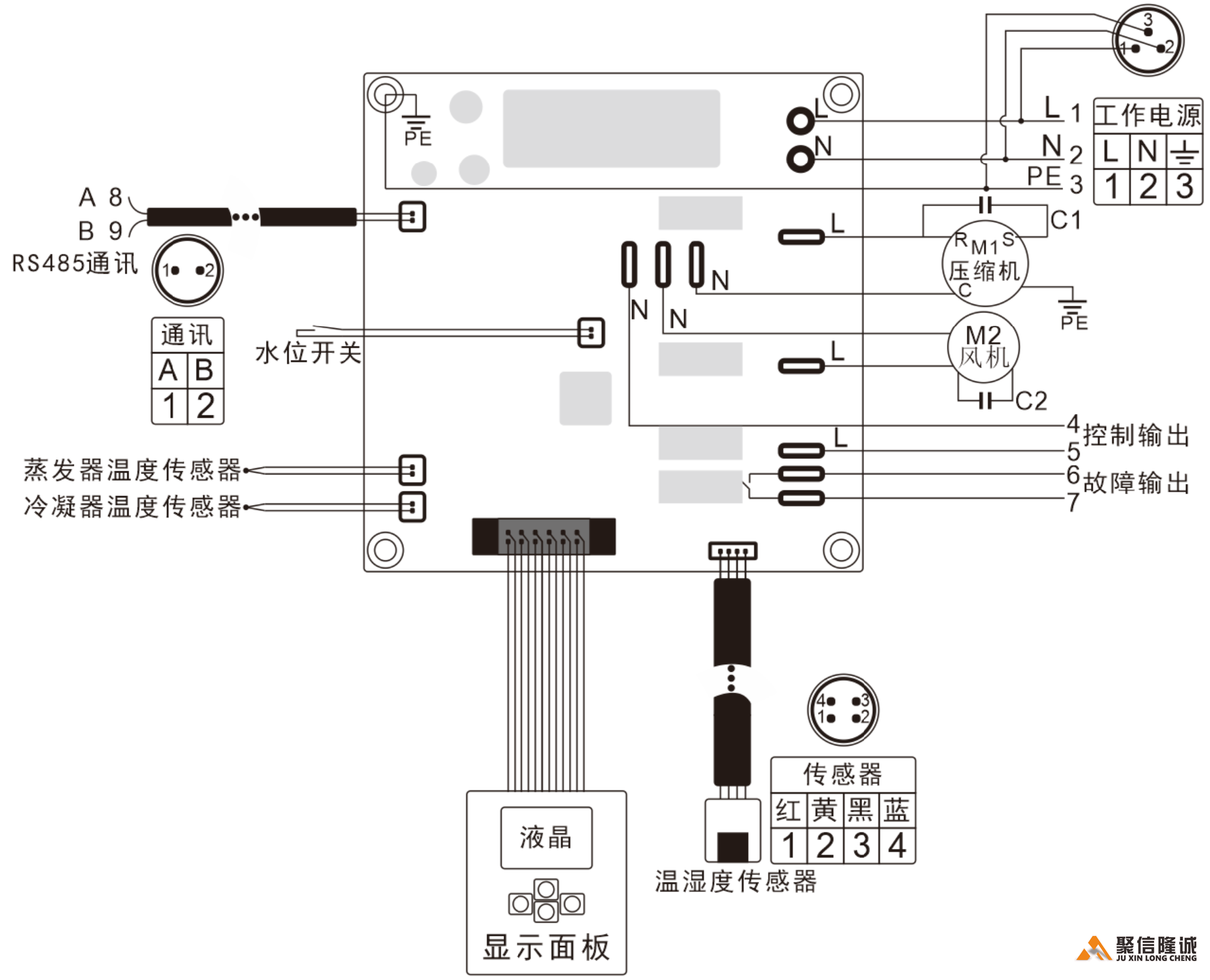

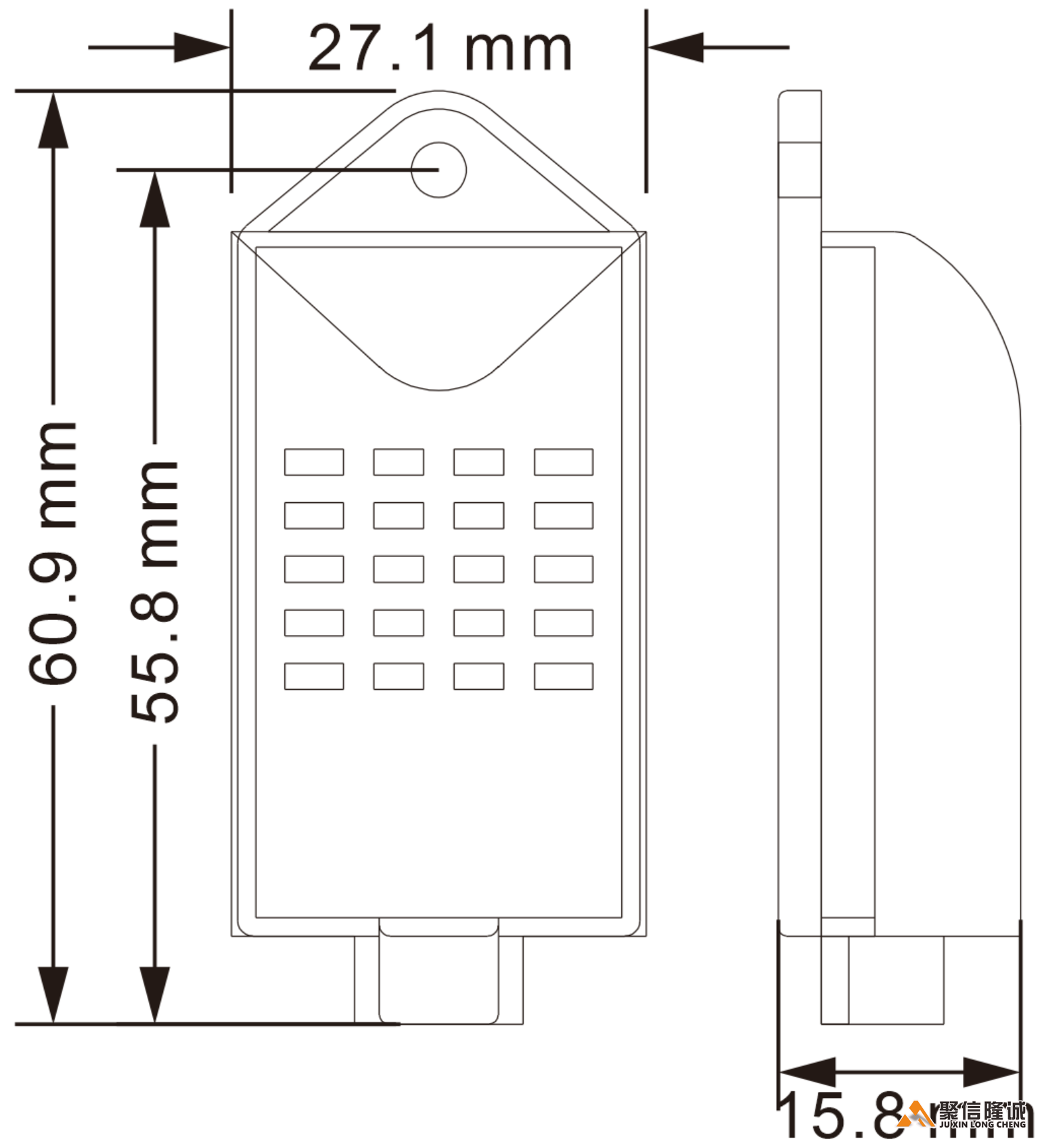

             接線圖                       傳感器外形

安裝圖，上下孔位一樣（共6個安裝孔）        除濕機安裝距離示意圖
